四. 受料電控系統、輸送-布料電控系統1.受料系統、輸送-布料系統組成與作用1.1受料系統是攤鋪機接收瀝青混合料的工作系統。它由受料電控系統，受料液壓傳動系統（齒輪泵，液壓油路，料斗油缸等），機械執行機構組成。在攤鋪機工作時，扳動料斗開關打開或是閉合完成料斗打開或是閉合動作。1.2輸送-布料系統輸送-布料系統是攤鋪機對瀝青混合料的縱向傳送和橫向攤布的工作系統。簡單來講，它是由輸送系統（刮板輸料系統）和布料系統（攪龍分料系統）這兩系統組成。輸送系統它是由輸送電控系統，輸送液壓傳動系統（齒輪泵，刮板馬達，刮板減速機，液壓油路，鏈傳動裝置等），機械執行機構組成。布料系統它是由布料電控系統，布料液壓傳動系統（柱塞泵，攪龍馬達，攪龍減速機，液壓油路，鏈傳動裝置等），機械執行機構組成。

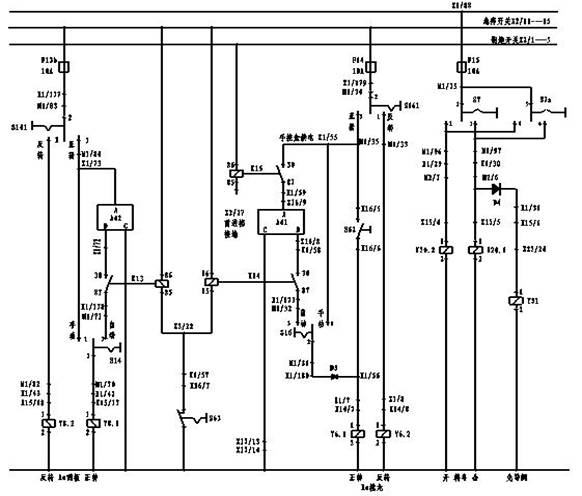

圖1受料電控系統、輸送-布料電控系統（右側）

本文以圖1 SP-1系列攤鋪機受料電控系統與右側輸送-布料電控系統為例主要闡述SP-1系列瀝青攤鋪機受料電控系統與輸送-布料電控系統的組成，原理，故障診斷。2.受料電控系統、輸送-布料電控系統2.1受料電控系統如圖2所示，受料電控系統（料斗）電路由電源正極，保險F15，開關S7，S7a，電磁閥Y20.1，Y20.2，Y31，二極管D4，電源負極（地線）組成。以料斗合原理電路圖為例（圖中紅色標記的電路），料斗開關S7或S7a撥至料斗合時（圖2中紅色虛線位置），電磁閥線圈Y20.1，Y31通有額定工作電流之后，會打開油路閥門，油路中的液壓油會推動油缸運動，繼而實現了料斗合的功能。這里需要指出的是完成料斗合動作需要電磁閥線圈Y20.1， Y31同時上電。

?

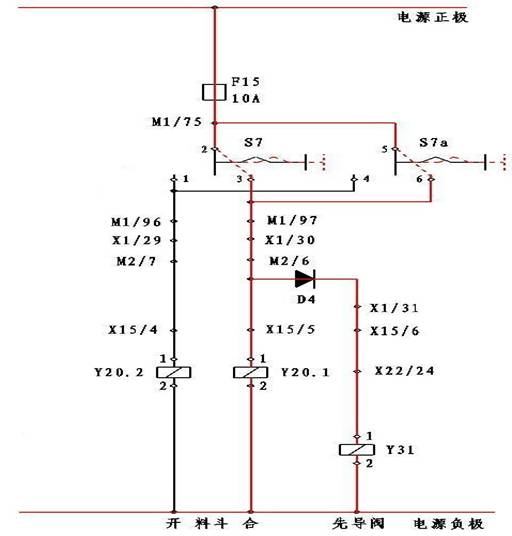

圖2受料電控系統

現場排查故障時，可按電路原理一一進行排查，從電源正極,開關，各個節點，電磁閥直到電源負極。

常見故障現象與診斷如下表1

通過以上分析總結，我們了解了攤鋪機受料（料斗）電路系統的原理，故障分析，故障現象以及排除故障的方法。2.2輸送-布料電控系統2.2.1輸送-布料電控系統我們可以拆分為輸送電控系統（刮板輸料系統）和布料電控系統（攪龍分料系統）這兩系統。輸送電控系統如圖3所示，輸送電控系統（刮板）電路由電源正極，保險F13b，開關S141，S63（常閉），S14，超聲波料位器A42，繼電器K13，電磁閥線圈Y8.1，Y8.2以及電源負極組成。以右側刮板自動正轉原理電路圖為例（圖中紅色標記的電路），開關S141撥至正轉（圖3紅色虛線位置），開關S63處于常閉狀態，繼電器K13吸合（K13繼電器30與87管腳導通），開關S14撥至自動（圖3紅色虛線位置）。超聲波料位器A42根據探測距離的不同控制D管腳的輸出電壓，從而控制電磁閥線圈的電流大小，繼而改變電磁閥撥叉開度，控制油路大小，實現了刮板自動的快慢調節，保障路面攤鋪質量。?

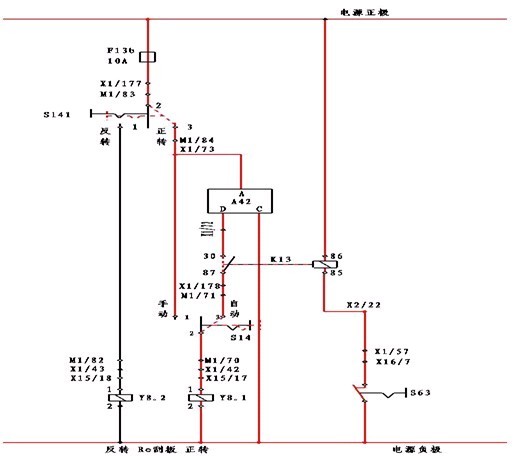

圖3輸送電控系統

現場排查故障時，可按電路原理一一進行排查，從電源正極到開關，超聲波料位器，繼電器，各個節點，電磁閥線圈直到電源負極。

常見故障現象與診斷如下表2

通過以上分析總結，我們了解了攤鋪機輸送（刮板）電控系統的原理，故障分析，故障現象以及排除故障的方法。布料電控系統如圖4所示，布料電控系統（攪龍）電路由電源正極，保險F14，開關S161，S62（右攪龍直給開關），S16，S63（常閉），超聲波料位器A41，前進手柄，二極管D3，繼電器K15，K14，電磁閥線圈Y6.1，Y6.2以及電源負極組成。以右側攪龍自動正轉原理電路圖為例（圖4中紅色標記的電路），開關S161撥至正轉（圖4紅色虛線位置），前進手柄撥至前進，即繼電器K15的85管腳接地，繼電器K15吸合（繼電器K15的30與87管腳導通）。開關S63處于閉合狀態，繼電器K14吸合（繼電器K14的30與87管腳導通）。開關S16撥至自動（圖4紅色虛線位置）。超聲波料位器A41根據探測距離的不同控制D管腳的輸出電壓，從而控制電磁閥線圈的電流大小，繼而改變電磁閥撥叉開度，控制油路大小，實現了攪龍自動的快慢調節，保障路面攤鋪質量?，F(xiàn)場排查故障時，可按電路原理一一進行排查，從電源正極到開關，超聲波料位器，繼電器，前進手柄，各個節點，電磁閥線圈直到電源負極。

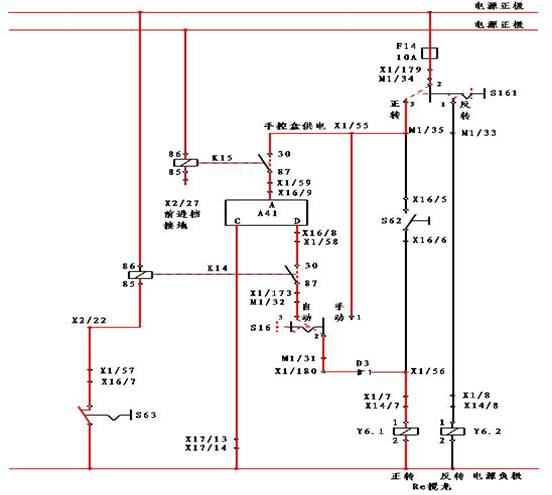

圖4布料電控系統

現場排查故障時，可按電路原理一一進行排查，從電源正極到開關，超聲波料位器，繼電器，前進手柄，各個節點，電磁閥線圈直到電源負極。

常見故障現象與診斷如下表3

通過以上分析總結，我們了解了攤鋪機布料（攪龍）電控系統的原理，故障分析，故障現象以及排除故障的方法。從以上分析不難看出，一個看似復雜的系統都由各個簡單系統或是簡單電路組成，我們將其逐個進行分析，就很容易理解，這樣有利于我們判斷問題，解決問題。受料電控系統、輸送-布料電控系統是否正常工作直接影響攤鋪機攤鋪路面的質量，了解了其組成、原理、常見故障及解決方法對保障路面攤鋪的質量起到重要作用。
